Projekt i budowa IMK P14
« dnia: Wrzesień 22, 2018, 09:50:19 pm »

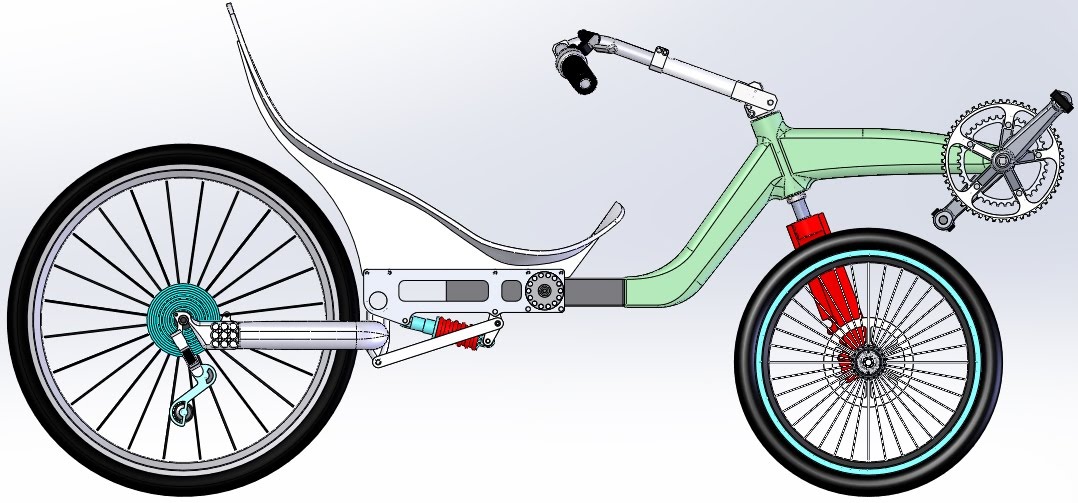

W związku, z faktem, że aktualnie posiadany P8 umiera coraz bardziej, pora myśleć o następcy - P14*
Więc (tak, nie zaczyna się od więc) projekt P14 to bezpośredni następca: SWB 20-26", RWD, ASS dla mnie oraz USS z drążkiem pośrednim dla Juniora, amortyzowany na oba koła, przód tradycyjnie na headskock'u headshocku (tym razem Mk4) 40mm skoku i monosztućcu, tył na wahaczu ~50mm skoku, regulacja długości tradycyjnie teleskopowa pod siedzeniem. Wysokość fotela nad ziemią ~420mm (440 dla P8), przewyższenie suportu 180mm (takie samo), kąt oparcia ~29o (takie samo jak w P8), kąt główki ramy - 69o (tyle samo co P8), rozstaw osi zmienny - 1225mm dla wzrostu 176cm (P8 ma 1255mm). Materiał: kompozyt epoksydowo-szklany wzmacniany carbonem (?) na rdzeniu z XPS, mufa, główka ramy, pozioma rama w środku, haki, inne tulejki - też, monosztuciec - alu, fotelo-rama - laminat ES z przekładką + wręgi drewniane oblaminowane ES, mocowanie fotelo-ramy do przedniej części - płyty alu 10mm grubości trochę frezowane.








Dlaczego monosztuciec i headshock? - bo tak, bo to mój projekt
Dlaczego regulacja długości teleskopowo pod fotelem? - bo tak, bo to mój projekt
Dlaczego takie dziwne tylne zawieszenie? - mam taki pomysł, wierzę, że dzięki temu będę miał bardzo krótki wahacz a więc sztywny i odporny na luzy w łożyskowaniu, z drugiej strony można mieć dzięki temu mały skok koła (który to nie musi być duży bo rower to szosowo-miejski).

I teraz rodzą się pytania, żeby nie popełnić tych samych błędów co w P8:
- jaka powinna być całkowita grubość laminatu na przedniej części, na fotelo-ramie oraz na wahaczu, zarówno na prostych odcinkach jak i w węzłach?
- jakiej gramatury tkaniny użyć?
- jaka grubość przekładki z jakiegoś herex'u czy innego na fotelu?
- jaka grubość laminatu na żebrach fotela, przy założeniu przekładki ze sklejki 6~8mm?
- Najgorszy jest Gówniak Junior - patrzy przez ramię i judzi, że rolka łańcucha powinna być nad osią obrotu wahacza (i łańcuch wypadał dokładnie w osi obrotu wahacza), tak, żeby jak najmniej pompował łańcuch, ale to oznacza rolkę przesuwną na boki bo inaczej będą duże przekosy łańcucha. Może?

* - Jest przeskok w projektach - nazwa PX (P10) została dawno temu zaklepana do prawie skończonego projektu x-low fwd a projekt P13 kiedyś będzie............ albo i nie, bo to może być pechowy projekt..... hmmm, nie, nie jestem przesądny, dodatkowo - P9 to trajka Juniora, P11 to jego czerwony SWB przerobiony z BMX'a.
