Autor Wątek: Cruzbike Danielastego  (Przeczytany 30439 razy)

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Cruzbike Danielastego
« dnia: Październik 02, 2011, 12:46:39 pm »
Witam, był pomysł na trike, ale z powodów dwóch lewych rąk i brak sporej ilości $$ projekt stanął. Był również projekt swb, lecz tu się okazało że spawacz stracił dojście do spawarki znów stanęło w miejscu. Ale ale... Pojechałem po jubilata, który był oddalony o 30km ode mnie, przywiozłem go i ruszył projekt cruzbike, Trochę osób już popytałem na priv, ale nadal mam kilka pytań.


Siedzisko - szczerze mówiąc nie wiem z czego. Dostępu do sklejki nie mam choć byłoby to najlepszą opcją, obić to materiałem i dać pod materiał piankę. Drugi pomysł to juz opisywałem w innym temacie to 2 rurki prostopadle umieszczone do ramy na wzór leżaka ogrodowego. Sztyce bym zostawił, dałbym tam mostek na sztyce i za pomocą 4 śrub bym zamontował górna rurę od leżaka do mostka. pomysł całkiem trafny i myślę że wykonalny, Co do dołu To myślałem nad czymś takim " _    _ " obejma by ładnie objęła i bym
                                                                          |_|
przykręcił to do dolnej części rurki od leżaka. Nie mogłem znaleźć zdjecia opisującego to

Kierownicę bym normalnie zostawił w sterach razem z widelcem, do tego bym przymocował częśc ze siodełka starego typu z nacięciami w jarzmie starego siodełka dokładnie to ta czarna część, Kompletnie nie mam pojęcią jak zrobić tą srebrna część która mocuje się do sztycy by skręcić całość. Rozumiem że wziąść blaszkę, wygiąć ją, wywiercić otwory na śrubę by zacisnąć ale nie wiem jak "nadziać" to na sztycę

« Ostatnia zmiana: Październik 02, 2011, 12:49:15 pm wysłana przez Danielasty »

gemsi

  • całkiem inny wariat
  • *****
  • Wiadomości: 1600
Odp: Cruzbike Danielastego
« Odpowiedź #1 dnia: Październik 02, 2011, 05:18:58 pm »
zrob zdjecie tak zeby obejmowalo caly rower, bo tak to sie mozna jedynie domyslac co jest dalej
laminat K3 i bambus K5

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #2 dnia: Październik 02, 2011, 09:43:08 pm »

to akurat zdjęcia poglądowe - nie moje. jest to srebrny element który wychodzi ze sztycą z drugiej ramy - przodu cruza

gemsi

  • całkiem inny wariat
  • *****
  • Wiadomości: 1600
Odp: Cruzbike Danielastego
« Odpowiedź #3 dnia: Październik 02, 2011, 09:54:02 pm »
Danielasty, mozesz ogarnąć jakoś swoje wątpliwości, bo czytam Twoją wypowiedź i nie wiem z czym masz problem :)
laminat K3 i bambus K5

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #4 dnia: Październik 02, 2011, 10:12:08 pm »

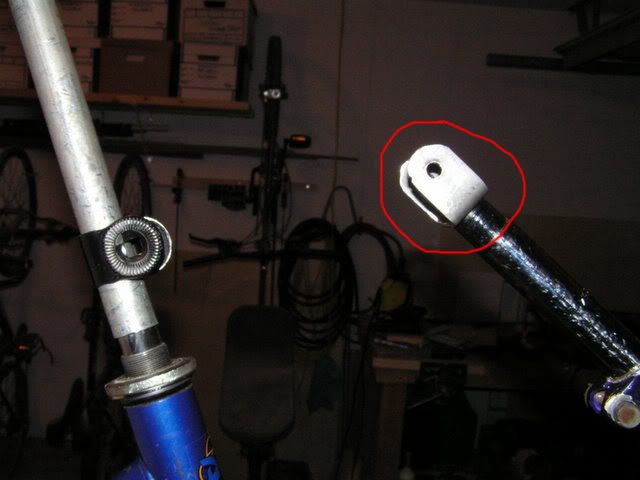

odpocznij lub cokolwiek, wyraźnie napisałem że szukam tego srebrnego elementu który łączy przód cruzbike z kierownicą. Czarny element mam jest to jarzmo ze starego siodełka a szukam tego srebrnego, Napisałem przecież że rower nie mój i zdjęcia też nie moje więc o co chodzi?

Jak nadal nie rozumiesz a pewnie nie to chodzi o ten element
« Ostatnia zmiana: Październik 02, 2011, 10:15:03 pm wysłana przez Danielasty »

gemsi

  • całkiem inny wariat
  • *****
  • Wiadomości: 1600
Odp: Cruzbike Danielastego
« Odpowiedź #5 dnia: Październik 02, 2011, 10:18:31 pm »
wygnij go z dowolnego płaskownika, ew. dwa krótkie płaskowniki montowane jako policzki do czarnej rury
laminat K3 i bambus K5

Bryxon

  • wyczynowiec na poziomie
  • ****
  • Wiadomości: 206
    • Bryxon - na horyzont i jeszcze..poziomy prawie-blog
Odp: Cruzbike Danielastego
« Odpowiedź #6 dnia: Październik 04, 2011, 08:37:58 am »
Hej,

A ja mam inny pomysl:
Jesli masz druga taka czesc jarzma jaka jest na zdjeciu na rurze (czarna z nacieciami blokujacymi) - a dokladnie druga taka sama sztuke:
Wygnij ja na twardej rurce 'odwrotnie' zeby zabki znalazly sie od wewnatrz (to stal wiec powinno pojsc latwo). Nastepnie zakladasz ja na koncu odcinka rury gdzie nie masz tego srebrengo trzymacza. I skrecasz korzystajac z faktu ze zabki tego jarzma wzmocnia stabilnosc polaczenia.
Na koniec rurki korek do kierownic, porzadna sruba z kwadratem wewnetrznym na skrecenie jarzma i bedzie calkiem ok wygladalo.

Ew. przyjrzyj sie dostepnym jarzmom wspolczesnym do siodelek- moze je da sie przerobic na takie mocowanie?

Powodzenia:)
Pozdrawiam

Bryxon

"na horyzont i jeszcze.."

Yin

  • całkiem inny wariat
  • *****
  • Wiadomości: 3805
Odp: Cruzbike Danielastego
« Odpowiedź #7 dnia: Październik 09, 2011, 09:19:44 pm »
Szukałem zdjęć po dysku a tym czasem miałem je w sieci: https://picasaweb.google.com/113663826549422725409/MojePoziomkiProjektNr1Cruzbike#5435832751119714770
Tak to miejsce było zrealizowane u mnie.
Frame is the heart of bike
https://get.google.com/albumarchive/113663826549422725409
5320W -> Watowica in progres :)

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #8 dnia: Październik 09, 2011, 10:06:27 pm »
tak, Twój cały album poziomych przewertowałem cały, po trochu przez cały rok z herbatką na biurku. Tym czasem jutro na 90% będę mieć u siebie, koło wolnobieg, ramę mtb, widelec mtb, hamulce szczękowe, a może nawet przerzutki. O ile tych czesci będzie jutro bądź wtorek technicznie poziom będzie gotowy. Teraz tak wiem jak przymocować siedzisko, ale nie mam koncepcji na to. Tak jak pisałem wyżej, opcja leżaka byłaby ok, tylko nikt tego nie ma, przynajmniej nie na "oddanie" bądź odkupienie. Będę zmuszony zrobić to na razie z desek 18mm i na razie tak te deski zostaną. Mam zaprzyjaźniony zakład z piankami i styropianami itp, to wezmę od nich piankę "odpadową" i owinę stretchem, wiem że będzie się próć itp, noo, ale nie mam nic innego

Yin

  • całkiem inny wariat
  • *****
  • Wiadomości: 3805
Odp: Cruzbike Danielastego
« Odpowiedź #9 dnia: Październik 09, 2011, 10:17:35 pm »
Jak byś potrzebował to mam pdf z wymiarowanymi wspornikami dla siodełka z sklejki (szablon do wydrukowania i odrysowania), pod Twój wzrost trzeba te wsporniki trochę przedłużyć.
Frame is the heart of bike
https://get.google.com/albumarchive/113663826549422725409
5320W -> Watowica in progres :)

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #10 dnia: Październik 09, 2011, 10:21:57 pm »
wezmę po prostu kawałek grubszego metalu, wygnę na kształt ramy tak by ją obejmowało i zrobię coś na wzór litery U ze skrzydełkami po bokach do których przykręcę fotelik, a przy sztycy wezmę drugie jarzmo ze starego siodełko zrobię coś też na wzór |_| przykręcę do fotelika, a po bokach wywiercę otwory by przykręcić do sztycy, myślę że wytrzyma

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #11 dnia: Październik 12, 2011, 06:25:03 pm »
Dobry. Aktualny stan cruza wygląda tak:
-Widelec rozszerzony i przerobiony z 8mm osi na 12mm
-rama mtb pocięta ręcznie - stal - spędziłem pól dnia na tym ...
-obie ramy połączone tymczasowym 20 calowym kołem
-Kierownica jeszcze luźna - musze znaleźć redukcje
-siedzisko zrobię z 40mm starego parapetu
-napędu jeszcze brak, może jutro lub pojutrze coś ruszy
-Hamulce na tył tylko szczęki, spróbuje założyć szczęki na przód, ale nie wiem jak to będzie na szerszym widelcu działać

Na razie jedno zdjęcie tego wytworu
http://picasaweb.google.com/101401769132058802034/PoziomkaNr1Cruzbike
« Ostatnia zmiana: Październik 12, 2011, 06:50:45 pm wysłana przez Danielasty »

Yin

  • całkiem inny wariat
  • *****
  • Wiadomości: 3805
Odp: Cruzbike Danielastego
« Odpowiedź #12 dnia: Październik 12, 2011, 06:53:23 pm »
Zaczyna przypominać pozioma :)

Kilka uwag:
- Warto ciąć bliżej rur, zostanie mniej ucinki do zeszlifowania.
- Do cięcia najlepiej uszyć kątówki z tarczą 1mm.
- Ucinki zeszlifujesz tarczą listkową do szlifierki kątowej.
- Jeśli musisz ciąć piłą ręczna warto mieć z 2-3 nowe brzeszczoty, starymi / tępymi można się konkretnie namachać.
Frame is the heart of bike
https://get.google.com/albumarchive/113663826549422725409
5320W -> Watowica in progres :)

Danielasty

  • całkiem inny wariat
  • *****
  • Wiadomości: 925
Odp: Cruzbike Danielastego
« Odpowiedź #13 dnia: Październik 12, 2011, 06:57:38 pm »
tzn, problem z ucinaniem już mam z głowy, teraz tylko ten napęd jeszcze fotelik i hamulec i mozna jechać

tomo

  • całkiem inny wariat
  • *****
  • Wiadomości: 772
  • SWB DIY
Odp: Cruzbike Danielastego
« Odpowiedź #14 dnia: Październik 14, 2011, 12:39:00 pm »
- Ucinki zeszlifujesz tarczą listkową do szlifierki kątowej.
Lepiej je najpierw przeciągnąć grubą tarczą do szlifowania (idzie jakieś 5x szybciej)- ile się da, a dopiero później tarczą lamelkową- osobiście używam gradacji 80 i styka.
