tandem poziomy

[zito6]

Elo miałbym zamiar zrobić tandem poziomy 4- osobowy dajcie jakieś wskazówki. Nie mówcie od razu że nie zrobię. Trochę o projekcie przednie koło 28 cali wzmacniane lub 26 cali a oprzednie od bmx-a 20 cali miałby on być w układzie tandemowym czyli 1 za drugim tylko będzie problem bo my z kolegami 4 warzymy około 300kg + rama 50kg. Proszę o pomoc zito6

[sławek]

Elo miałbym zamiar zrobić tandem poziomy 4- osobowy dajcie jakieś wskazówki.


 Najpierw się pochwal tym co zrobiłeś do tej pory - bo z Twoich wiadomości wynika tylko, że coś tworzyłeś i byłeś na etapie przykręcania kierownicy. Chętnie zobaczymy co zrobiłeś
     Pozdrowienia dla Gogolina z Opola

[hansglopke]

Zrób wyliczenia jaka siła będzie działać na koła. Dwa koła na końcach, 4x75kg w czterech miejscach pomiędzy kołami. Siła razy ramię i do roboty. Kiedyś tego na fizyce w 7, lub 8 klasie uczyli. To będą obciążenia statyczne. Czasami zdarza się tak, że są nierówności na drodze i zaczynają się pojawiać obciążenia dynamiczne. Dobra jak nie chce Ci się liczyć, przyjmij, że pomiędzy kołem rowerowym 20" i 26" na Twojej konstrukcji postawisz delikatnie Fiata 126p i się nie zarwie, to pod Waszym ciężarem w czasie przejazdu przez torowisko też się nie powinno zarwać.

[cyqlop]

to będzie dłuższe od autobusu
trzeba kratownicę zrobić
niestety miałem tylko jedno zadanie z kratownicy na ćwiczeniach z mechaniki i nie policzę tego ale zawsze mogę prosta symulacje w solid works zrobić

[Yin]

Elo miałbym zamiar zrobić tandem poziomy 4- osobowy dajcie jakieś wskazówki.

A jakie założenia ma spełniać ta konstrukcja? Chcesz uzyskać większą szybkość przez większą ilość pedałujących?

Trochę o projekcie przednie koło 28 cali wzmacniane lub 26 cali a oprzednie od bmx-a 20 cali

To to przednie koło ma mieć 28, 26, czy 20" ?

miałby on być w układzie tandemowym czyli 1 za drugim tylko będzie problem bo my z kolegami 4 warzymy około 300kg + rama 50kg. Proszę o pomoc zito6

Koło 28 i 26 mogą nie wytrzymać takiego obciążenia szczególnie przy skręcaniu. Będziesz potrzebował bardzo mocnych piast i szprych. Druga sprawa to widelec może nie wytrzymać takiego obciążenia. Kolejna będzie problem z przeniesieniem napędu i startem ( zsynchronizowanie ludzi). Do tego zwrotność autobusu, bardzo ograniczone możliwości przenoszenia . Jeśli to Cie nie zniechęca to kombinował bym w stronę wieloosobowej przedłużonej wersji  roweru tour easy ( rama kratownica, suport nisko).

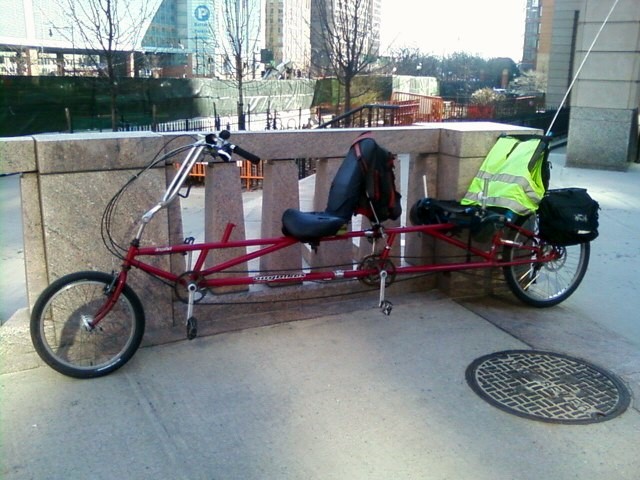

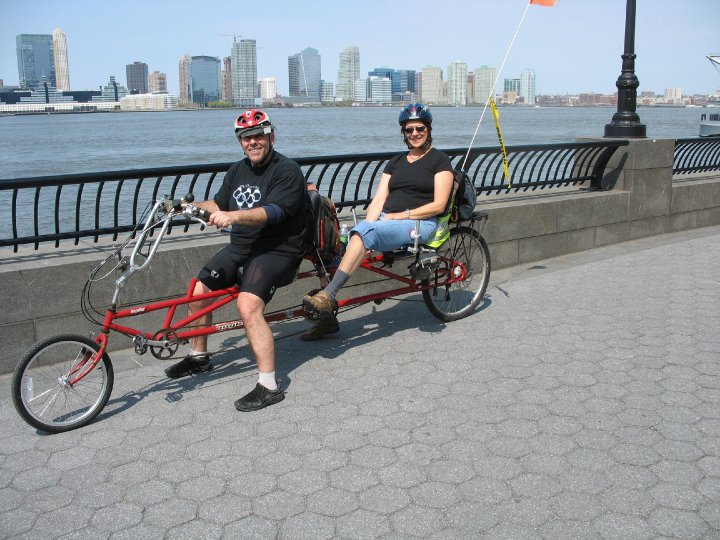

Tu przykład w wersji dwuosobowej:


Edit - widze że pisałem jednocześnie z cyqlop'em

[wrmichal]

Jeżeli chcesz zrobić tandem 4 osobowy, to chyba będzie musiał mieć więcej niż 2 koła.Moim zdaniem rama nie da rady na 2 kołach tak więc pomyśl.

[zito6]

Dzisiaj zrobilismy mały test we 2 ok 150 kg zamontowaliśmy pegi w monocyklu na koło 26 cali wbrew pozorom pegi wytrzymały ale ośka jak banan. Ten tandem tor easy mnie zaciekawił. Ta 4 osobówka chyba nie wyjdzie... Ale ten tandem na focie...

[zito6]

do sławka foty tour easy
gotowa rama\
 http://zapodaj.net/3aa4e6a7ee65.jpg.html

Ojciec na poziomce:

http://zapodaj.net/30e237cf8bc4.jpg.html

po prostu poziomka:

http://zapodaj.net/c2f875266dcd.jpg.html

[adriansocho]

Koło 28 i 26 mogą nie wytrzymać takiego obciążenia szczególnie przy skręcaniu. Będziesz potrzebował bardzo mocnych piast i szprych. Druga sprawa to widelec może nie wytrzymać takiego obciążenia.

Hmm bierze kolega obręcze Sun Rims Double Wide, albo jakieś obręcze od motoroweru. Szprychy od motoroweru, piasty robione, z łożyskami maszynowymi i osią np. 15-20mm. Riksza masowa ma takie piasty z tyłu (tyle, że ma wolnobieg). Powinno dać radę.

Widelec koniecznie dwupółkowy, tylko golenie nie z rur kanalizacyjnych jak u Drzimiego, tylko z konstrukcyjnych.

[sławek]

No Zito- dawaj, dawaj! Zdjęcia to mało!  Chwal się dalej - jak się jeździ, ile kilometrów zrobiłeś?  Jaki najdłuższy dystans dzienny?   Wszystko to są bezcenne doświadczenia, do wykorzystania przy następnej konstrukcji

[zito6]

Jeżdzi się bombowo przerzutek nie brakuje, wygodnie poza tzw. syndromem mokrych pleców wywołanym przez skórzane siodełko. Najdłuższy odcinek to ok. 140km do głuchołaz i z powrotem. Niestety przy "niesprzyjających wiatrach" średnia ok 15km/h. Wielka radoche mam przy wyprzedzaniu szosówek. Niestety wymiękam przy podjazdach. Niestety mało miejsca na np. plecak, wode. Poza tym przez to, że przednie koło ma 20c licznik nie nadąża i pokazuje np. 49km/h ja przyśpieszam a licznik 38km/h jeszcze przyśpieszam on 28km/h póżniej 18 km/h i 0.00km/h Ogólnie, że tak sie wyraże Kozacko!! Yin dałbyś więcej fotek? P.S. Sławek wybrałbyś sie może na przejażdżke na poziomce po   nowym roku?

[Yin]

Niestety mało miejsca na np. plecak, wode.

Eee, nie: http://www.flickr.com/photos/beigephotos/24181871/sizes/o/in/photostream/
Powiedział bym że właśnie ten układ jest właśnie bardzo fajny ze względu na ładowność: popatrz ile jest miejsca w samej ramie.

Poza tym przez to, że przednie koło ma 20c licznik nie nadąża i pokazuje np. 49km/h ja przyśpieszam a licznik 38km/h jeszcze przyśpieszam on 28km/h póżniej 18 km/h i 0.00km/h

Przedłużałeś kabel od licznika? Takie wariowanie to oznaka że nie kontaktuje, czasem też dzieje się tak przy słabej baterii. Ewentualnie to jakiś trefny chiński licznik, normalny licznik przy dobrym ustawieniu pokazuje właściwą prędkość bez względu na wielkość koła.

Yin dałbyś więcej fotek?

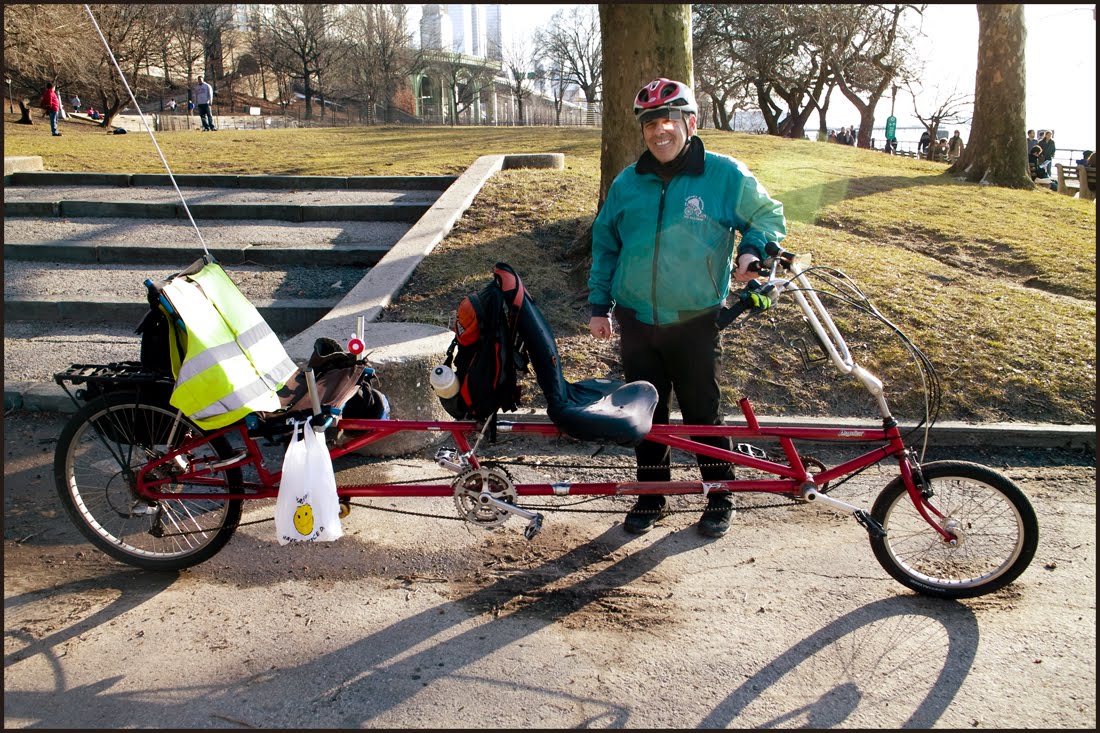

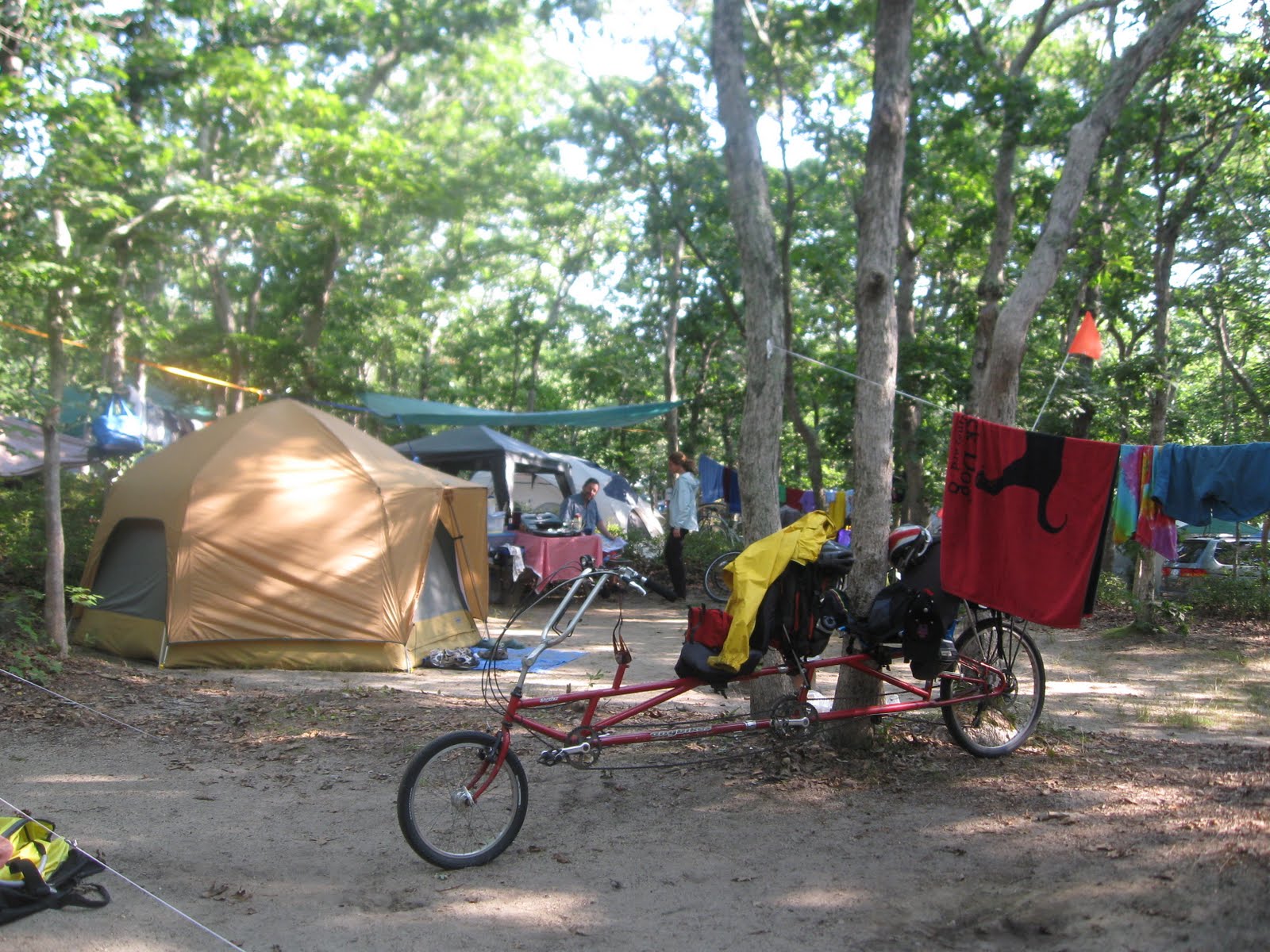

Mówisz i masz



Przepraszam za wielkość, nie mam chwilowo czym obrobić. Btw przydała by się opcja wklejania fotek w postaci miniaturek..


Podobna konstrukcja: http://tender-learning-care.com/mybike.htm
Tu trochę inaczej: http://www.bicycleman.com/recumbents/longbikes/longbikes_tandems_eliminator.htm

[koncki]

Zito6 - za rowerek wielkie gratulacje, no i pozdrów Tatę! A kolegów namów, żeby też sobie zrobili poziomki i nie będziecie potrzebowali 4 osobowego tandemu.

[koncki]

A jeszcze jako przewrażliwiony nauczyciel wychowania komunikacyjnego dodam, że jeden z was musiałby mieć 18 lat, żeby coś takiego legalnie prowadzić.

[kaczor1]

17lat.
A co ciekawe, to dotyczy to również, zwykłych tandemów.
Czyli rowerów wieloosobowych.
Mówi o tym Art. 96 ust 3 PoRD.

edit:




Link do większego zdjęcia (>>>Klik)

Źródło: http://www.turnerrecumbents.com/products.htm
