trajka(jestem nowy)

[robert9710]

Witam.
Jestem tu nowy . Mam na imię Robert poruszam sie na wózku inwalidzki
chce zbudować poziomy rower napędzany silnikiem elektrycznym [/url]http://nemoo.bikestats.pl/941658,87-Czestochowska-Masa-Krytyczna.html[/url].
Jako ze jestem zielony w sterownikach oraz trajkach  czy mogę prosić o pomoc jak wykonać układ sterowania siłownikami elektrycznymi za pomocą rezystancji joysticka i ich automatycznego powrotu. Oraz szybką listę jaka elektronikę zakupić? Prędkość jaka mnie interesuje to max 50km/h(więcej sie boje ) a dystans 150km(jeśli da rade). Ramę chce wykonać samodzielnie coś jak na pierwszym zdjęciu.
chciałbym nim sterować za pomocą joysticka. Przyspieszanie oraz hamowanie myślę ze udało by mi się za pomocą tego tego  https://www.youtube.com/watch?v=b-ce_dg44Tw ale do  skręcania nie mam pomysłu co wykonać ... Pozdrawiam Robert jeśli coś złe napisałem  przepraszam

[klubowy]

Cieszyn wita!
Ciekawy temat zarzuciłeś, trzeba się trochę nad nim pogłowić.
Pojedynczy siłownik może by się lepiej sprawdził :
(Obrazek autorstwa p Horwitza)
wyrzucić kierownicę i w miejsce cięgna dać do połowy wysunięty siłownik - wysuwając i wsuwając będzie można skręcać.

[fdx]

Co masz na mysli piszac rower. Czy bedzie to handbike, pojazd elektryczny czy co takiego? Nie moge sobie wyobrazic roweru sterowanego joystikiem tymbardziej ze piszesz ze poruszasz sie na wozku inwalidzkim. Czy ma to byc jakis rower rechabilitacyjny napedzany elektrycznie? Moze nie do konca jest to odpowiednie forum (w koncu dotyczy ono glownie rowerow poziomych a naped elektryczny jest tu tylko dodatkiem)

[Franc]

Z tym, że to nie będzie rower (ani handbike - specyficzny rower), tylko pojazd elektryczny, fajny (pewnie tak), raczej szybki, wygodny, ale pojazd elektryczny.
Rower to pojazd napędzany siłą mięśni kierującego (nie ważne, czy nogami czy rękoma, czy całym ciałem), ale mięśniami kierującego, może mieć wspomaganie elektryczne (o mocy 250W, itd), ale i tak kluczową rolę gra napęd człowiekowy.
Niemniej kibicujemy realizacji pojazdu - możesz spróbować też na forum elektroda.pl http://forum.arbiter.pl - Yin wie lepiej - tam siedzą najwięksi eksperci od napędów elektrycznych i innych sterowań.

[robert9710]

Co masz na mysli piszac rower. Czy bedzie to handbike, pojazd elektryczny czy co takiego? Nie moge sobie wyobrazic roweru sterowanego joystikiem tymbardziej ze piszesz ze poruszasz sie na wozku inwalidzkim. Czy ma to byc jakis rower rechabilitacyjny napedzany elektrycznie? Moze nie do konca jest to odpowiednie forum (w koncu dotyczy ono glownie rowerow poziomych a naped elektryczny jest tu tylko dodatkiem)

Hmm myślę na trajką trzy kołową z napedem elektrycznym z sterowaniem na joystik

Cieszyn wita!
Ciekawy temat zarzuciłeś, trzeba się trochę nad nim pogłowić.
Pojedynczy siłownik może by się lepiej sprawdził :
(Obrazek autorstwa p Horwitza)
wyrzucić kierownicę i w miejsce cięgna dać do połowy wysunięty siłownik - wysuwając i wsuwając będzie można skręcać.

Pytanie tylko czy z siłownikiem będę wstanie jakoś w miarę szybko tym manewrować. Musze to jakoś wymyślić na szczescie  czasu do cieplych dni dużo
Jest ktoś w stanie mi powiedzieć jaki był by to koszt ? Pomijając ramę siedzenie i to nieszczęsne sterowanie (czyli interesuje mnie silnik bateria cala elektronika do tego potrzebna, koła(podobają mi się duże typu fatbike , i chyba to wszystko )

Może  źle ująłem  z tym rowerem Więc niech będzie POJAZD ELEKETRYCZNY

[zbiegusek]

Halo Robercie!

Jestem tu nowy . Mam na imię Robert poruszam sie na wózku inwalidzkim
chce zbudować poziomy rower napędzany silnikiem elektrycznym [/url]http://nemoo.bikestats.pl/941658,87-Czestochowska-Masa-Krytyczna.html[/url].
Prędkość jaka mnie interesuje to max 50km/h(więcej sie boje ) a dystans 150km(jeśli da rade). chciałbym nim sterować za pomocą joysticka.

Dobrze, że do nas zajrzałeś.
Pomysł masz fajny ale jest kilka szczegółów, które spowodują, że będziesz musiał skorygować koncepcję i założenia.
Nie lepiej poszukać gotowego wózka elektrycznego i ewentualnie go przerobić/stjuningować? (to pytanie jest prowokacją)
Napęd to pikuś - sterowanie jest problemem. W sensie, że technicznie jest jak najbardziej do rozwiązania (są dostępne serwomechanizmy) ale wymagana kierowalność pojazdu, który ma rozwijać 50km/h już stawia pewne wymagania.
Dlaczego upierasz się przy dżojstiku i nie chcesz handbajka?
Dawaj, dawaj - będziem dyskutować i na pewno coś się wyklaruje

[robert9710]

Halo Robercie!

Jestem tu nowy . Mam na imię Robert poruszam sie na wózku inwalidzkim
chce zbudować poziomy rower napędzany silnikiem elektrycznym [/url]http://nemoo.bikestats.pl/941658,87-Czestochowska-Masa-Krytyczna.html[/url].
Prędkość jaka mnie interesuje to max 50km/h(więcej sie boje ) a dystans 150km(jeśli da rade). chciałbym nim sterować za pomocą joysticka.

Dobrze, że do nas zajrzałeś.
Pomysł masz fajny ale jest kilka szczegółów, które spowodują, że będziesz musiał skorygować koncepcję i założenia.
Nie lepiej poszukać gotowego wózka elektrycznego i ewentualnie go przerobić/stjuningować? (to pytanie jest prowokacją)
Napęd to pikuś - sterowanie jest problemem. W sensie, że technicznie jest jak najbardziej do rozwiązania (są dostępne serwomechanizmy) ale wymagana kierowalność pojazdu, który ma rozwijać 50km/h już stawia pewne wymagania.

Dlaczego upierasz się przy dżojstiku i nie chcesz handbajka?
Dawaj, dawaj - będziem dyskutować i na pewno coś się wyklaruje

Fajny pomysł kopic i przerobić wózek ale niee odpada po 19 latach czas na zmiany wyzwanie które wydaje się realne handbajka chciał bym ale mój stan zdrowia nie pozwoli na pedałowanie ani nogami ani rękami. Szczerze myśląc  nad tym  to te 50km/h możemy zmniejszyć do 30km/h co juz wydaje się bardziej realne przy np systemie skrętnym z siłownikiem własnie pisze do takiego mojego elektryka czy jest wstanie to ogarnąć:) a mogę was prosić o spis rzeczy ktore bym potrzebował typu silnik sterownik itp ?

[klubowy]

Siłowniki nie mają zbyt powalającej szybkości, ale przy kilkudziesięciu km/h lepiej by koła nie skręcały zbyt szybko - wychylisz  joystick jak wpadniesz w dziurę na prostej drodze i mogą pojawić się problemy. Jeśli zastosujesz siłownik na prąd stały, a joystick będzie zmieniał obroty na zasadzie Lewo-0-Prawo, to imo wystarczy dobrać ramię na którym będzie on zamocowany.
Siłowniki nie są strasznie drogie, http://www.elektrobim.pl/sklep/silownik-elektryczny-liniowy-spj-36v/ z tym że nie wiem jakiej będą jakości.  Może na starcie by wystarczył. Co do napędu, to tak jak napisał zbiegusek problemu nie będzie.
Z prędkościami na początku bym nie przesadzał, 50, czy 30km/h to i tak dużo (i to bez kierownicy ). Przepisowo można się wspomagać silnikiem do 25km/h. Tak więc buduj prototyp, potem testy i ulepszanie=)

[AGA]

pomysł ciekawy    gorzej z praktyką jak gość zastosuje taki siłownik o którym wspomina klubowy to najpierw niech napisze testament
duża szybkość przesuwu można uzyskać stosując silnik elektryczny z przekładnią planetarna ,wystarczy zamontować odpowiednio obliczone ramie do osi silnika i spiąć z układem drążków
Istnieją silniki krokowe 12-48v (niewielkich rozmiarów )szybkość ruchu  można regulować od 0,1m/s do 0,5m/s (dotyczy opcji z ramieniem )i w tym przypadku można już bez testamentu jeździć

[Franc]

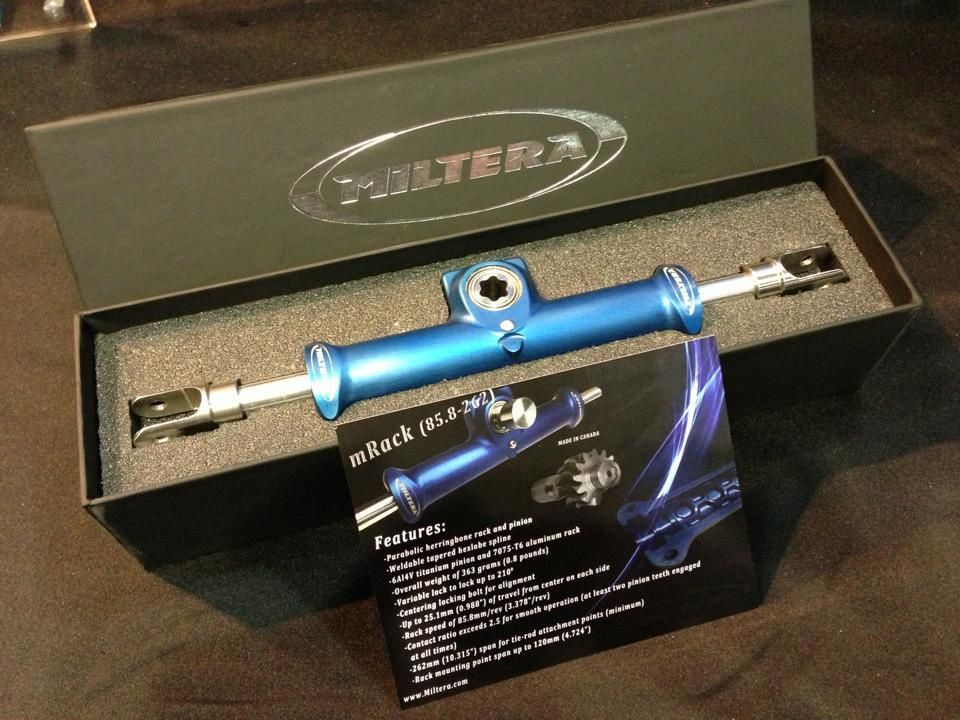

Przy innej okazji wpadło mi w oczy coś takiego:

w wątku poświęconemu innym systemom sterowania velomobili i trajek:
https://www.bentrideronline.com/messageboard/showthread.php?t=108817
Po nitce do kłębka:
http://www.sandparts.com/85-Inch-Thin-Line-Rack-and-Pinion_p_71999.html
i wiele innych - trzeba wujka gugla pytać o "Mini Rack and Pinion".
To można napędzać od razu silnikiem krokowym z przekładnią albo innym - jeżeli chodzi jednak o napędy elektryczne i sterowanie to szukać trzeba na elektrodzie.pl http://forum.arbiter.pl - Yin może pomóc, on tam mieszka* .

* I przez to nie aktualizuje swoich Galerii rowerów grrrrr (tak mi się przypomniało)

[Yin]

Oraz szybką listę jaka elektronikę zakupić? Prędkość jaka mnie interesuje to max 50km/h(więcej sie boje ) a dystans 150km(jeśli da rade).

Da radę. To ma być czysty elektryk tak? Potrzebujesz:

Silnik:
http://nexun.pl/sklep/silniki-elektryczne/116-nine-continent-rh2809-7x9-tyl.html dla koła 26" lub pod opcję fat bike.
Jeśli chciał byś zrobić np układ z 3 kołami 20" ( zalety - kompaktowośc i jedna dętka na zapas zamiast 2 rożnych )  to pytaj o silnik 14x4.

W wersji na wypasie:
http://nexun.pl/sklep/silniki-elektryczne/361-mxus-v3-3k-turbo-3000-45h-10x6-tyl.html

Sterownik:
http://nexun.pl/sklep/sterowniki-kontrolery/356-gt-1500w-60v-45a.html

Zestaw bateria + bms ( układ zabezpieczająco ładujący) + zasilacz zamówisz na forum arbiter: http://forum.arbiter.pl/ np tu: http://forum.arbiter.pl/viewtopic.php?p=91367#91367

Komputer pokładowy do określania dystansu jaki możesz przejechać i wyświetlania wszelkich przydatnych info:
https://www.youtube.com/watch?v=ivwDcSNvLfQ
http://ebike.nexun.pl/hk-010-firmware-mod/ ( możesz też kupić gotowca na forum arbiter).

chciałbym nim sterować za pomocą joysticka.

Ok ale czemu dokładnie tak? Bo jak dla bajeru to imho są prostsze sprawdzone rozwiązania.

Yin może pomóc, on tam mieszka* .

U nas ostatnio coś mało się dzieje Nikt nic nie składa czy jak?

* I przez to nie aktualizuje swoich Galerii rowerów grrrrr (tak mi się przypomniało)

Oj bo jak w końcu znajdę czas to do końca 2017 wszystkiego nie obejrzysz . A tak przy okazji:
http://forum.poziome.pl/index.php?topic=3488.new#new

[Franc]

YIN: Założymy się?

[Yin]

Nie

[Franc]

Yin: znajdź, czas, zaktualizuj galerię - chcemy się przekonać, czy da się to przejrzeć, do końca 2017... Tylko nie zrób tego 31grudnia.

[AGA]

Franc szacun kapitalne te przekładnie i cena nawet nie zabija  niezły produkt wyjściowy żeby zrobić fajne sterowanie
